T-ELITE
손쉬운 부품등록 솔루션
SMT의 품질은 정확하게 등록된 부품 데이터로부터 시작됩니다.
점점 다양해지는 부품을 쉽고 빠르게 등록해보세요.
사용자 편의성 극대화
Drag & Drop, 부품 파라메터값 추천으로 부품 등록 작업이 빠르고 정확해집니다.
Drag & Drop 센터 지정
복잡한 외형의 부품도 Drag & Drop으로 부품 센터를 쉽게 지정할 수 있습니다.
Drag & Drop 형상 수정
표준화되지않고 부품별로 각기 다른 리드의 위치나 폭을 Drag & Drop으로 손쉽게 움직여 수정이 가능합니다.

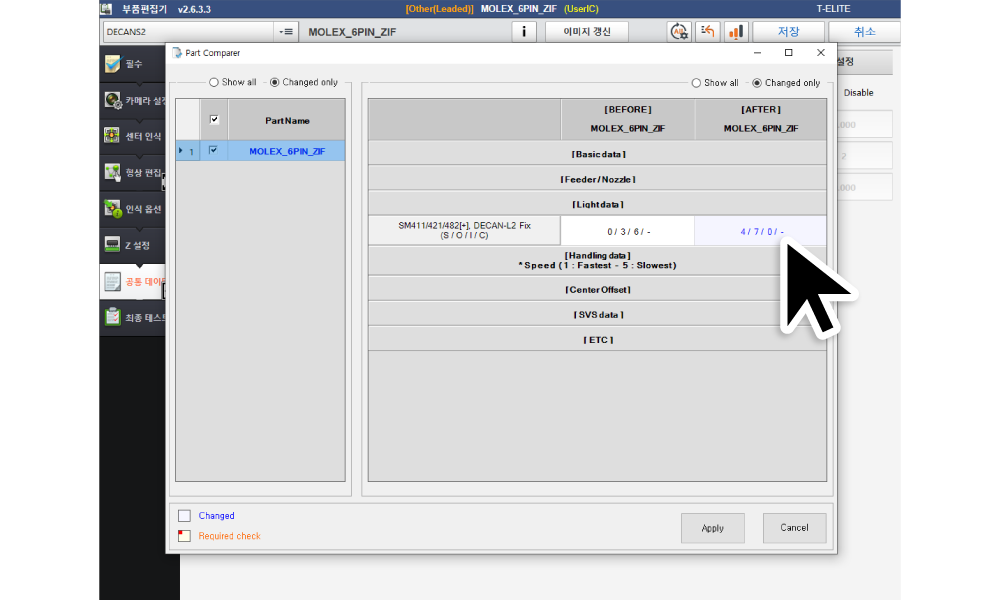

약600여개의 표준부품 DB를 기반으로 부품 파라메터를 추천받고 업데이트할 수 있습니다.
파라메터 추천
및 원클릭 업데이트
추천 데이터
- Nozzle & Feeder
Nozzle Size, Feeder Size, Feeder Pitch Size - Handling
Speed, Delay - Recog. Option
Light, Area Margin, Center Offset Check
추천값을 확인하고 원클릭 업데이트가 가능하여 휴먼에러 방지 및 데이터 정확도를 높여줍니다.
T-ELITE Hardware
마운터 설비의 비가동 시간 최소화
바쁘게 돌아가는 마운터 설비를 더 이상 멈추지 않아도 됩니다.
마운터 설비와 동일한 부품 인식 환경을 가진 T-Elite Hardware 는 최적의 외작업 환경을 제공합니다.
T-ELITE Hardware는 마운터 설비와 동일한 부품 인식 환경을 제공하는 외작업 장비로 별도 구매가 필요합니다.
T-ELITE Hardware는 대상 마운터 설비에 따라 T-ELITE Pro, T-ELITE II, T-ELITE III 옵션을 제공합니다.
Software는 모든 마운터 설비에서 사용이 가능합니다. (단, 출시 시점에 따라 SW의 사용 가능 버전이 상이합니다.)
| 항목 | Elite Pro |
|---|---|
| 대상설비 | EXCEN 계열 (EXCEN Pro, EXCEN Flex) |
| EXCEN 계열 (EXCEN Pro, EXCEN Flex) | Intel(R) Pentium (R) i7 Quad-Core, Kontron 모듈 |
| RAM | 2G, DDR2 667MHz SDRAM이상 |
| 모니터 | 20" LCD |
| HDD | 500 GByte 이상 |
| 전원 사양 | 100/240V ± 10 %, 1상 50/60 Hz |
| 전원 소모량 | 최대 0.15 kVA |
| 언어 | 한국어, 영어, 중국어 |
| 운영체제 | WINDOWS 7 EMBEDDED STANDARD(32 Bit) |
| 크기(W*D*H, mm) | 503 * 438 * 534 |
| 무게(kg) | 58 |
| 항목 | Elite II |
|---|---|
| 대상설비 | DECAN 계열 New SM 계열 (SM471, SN481, SM482) SM 계열 (SM411(F), SM421) |
| CPU | Intel(R) Pentium (R) Dual-Core, 1.80GHz 이상 |
| RAM | 1G, DDR2 667MHz SDRAM이상 |
| 모니터 | 19' 이상 LCD |
| HDD | 230 GByte 이상 |
| 전원 사양 | 100/230V ± 10 %, 1상 50/60 Hz |
| 전원 소모량 | 최대 0.3 kVA |
| 언어 | 한국어, 영어, 중국어 |
| 운영체제 | WINDOWS 7 EMBEDDED STANDARD(32 Bit) |
| 크기(W*D*H, mm) | 180 * 250 * 472 |
| 무게(kg) | 12 |
| 항목 | Elite III |
|---|---|
| 대상설비 | HM 계열 |
| CPU | Quad-Core 6TH Gen Intel(R) Core(TM) i5 Processor |
| RAM | 8G, Dual channel DDR4-2133 |
| 모니터 | 24' LCD |
| HDD | 128 GB 이상 |
| 전원 사양 | 100/240V ± 10 % |
| 전원 소모량 | 최대 0.15 kVA |
| 언어 | 한국어, 영어, 중국어 |
| 운영체제 | Windows 10 embedded standard(64 Bit) |
| 크기(W*D*H, mm) | 285 * 504 * 546 |
| 무게(kg) | 58 |
한화 정밀기계의 다양한 SW 상품을 함께 도입하여
더욱 효과적인 생산 현장을 완성하세요.
T-OLP
최적의 JOB 생성 솔루션
설비와 라인 환경에 최적화된 JOB 파일 생성으로 생산성 극대화를 가져옵니다.
T-IT
지능형 오장착 방지 시스템을 통한 품질관리 솔루션
오장착 방지로 품질 불량의 사전 방지가 가능해집니다.
T-Feeder
획기적인 피더관리 솔루션
다음 생산을 위한 피더 사전준비로 획기적인 작업시간 단축을 시작하세요.
LTS
생산이력 관리 솔루션
불량의 원인 및 범위를 파악하고, 리콜 범위 최소화 및 PCB 결함 수리가 용이해집니다.
T-PNP
모니터링 및 예측 예방 솔루션
실시간 모니터링부터 데이터 분석, 문제 해결까지
T-Smart Link
마운터 설비 및 주변장비와 MES 연동 솔루션
Inline 장비와 MES의 완벽한 연동으로 품질/생산성을 높일 수 있습니다.
T-Smart APP
모바일 모니터링 및 관리 솔루션
공장 현황 모니터링 및 원격 제어 시스템으로 편리해지는 생산관리
T-M2M
실시간 장착위치 보정 솔루션
SPI 및 AOI 결과 분석으로 부품의 장착 위치를 실시간으로 보정할 수 있습니다.
T-Smart ID
스마트한 릴 등록 및 관리 솔루션
T-Smart ID 도입으로 T-IT(Full)의 효율적인 자재 관리 및 생산 관련 기능을 확장하세요.
용어 정의
1) 외작업 : SMT 공정이 진행되는 마운터 설비에서 직접적으로 작업하는 것이 아닌 그 외 공간에서 진행하는 작업.
